Критерии приемки по внешнему виду сварных соединений ПЭ-труб, выполненных методом стыковой сварки, до и после удаления сварного грата.
2026-06-06

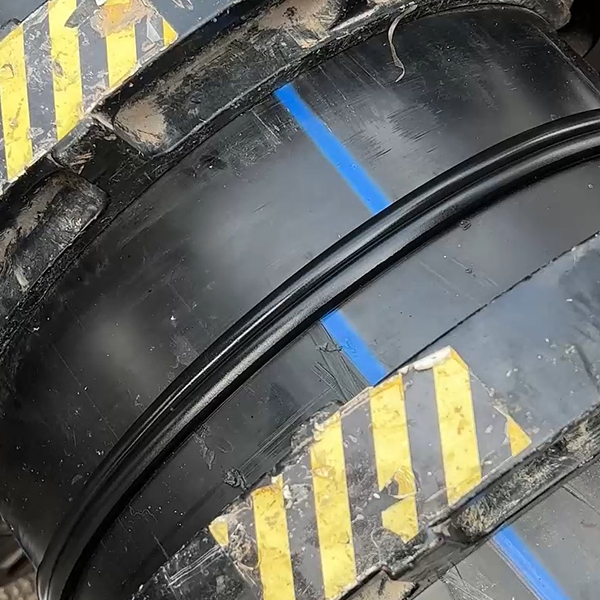

I. Критерии приемки для неудаленного грата (наружного грата)
Характеристики допустимого грата:
① Грат образует гладкое, полное, равномерное и непрерывное кольцо с плавным, округлым профилем;
② Ширина грата постоянна по всей окружности, отсутствуют локальные вздутия, микротрещины или участки обугливания;
③ Грат плавно переходит в стенку трубы, отсутствуют видимые зазоры или расслоения.
Примечание: Соответствие визуальным стандартам наружного грата — это лишь базовое требование; удаление грата и осмотр поперечного сечения зоны сварки являются ключевым этапом приемки.
Недопустимый наружный грат (автоматическая отбраковка):
① Значительные колебания ширины грата или локальное отсутствие материала / разрывы (недостаточный прогрев / недостаточное давление при стыковой сварке);
② Локальное вздутие или обугливание/почернение (чрезмерная температура нагрева / слишком длительное время нагрева);
③ Отслоение грата от стенки трубы (несоосность / наличие загрязнений).
II. Критерии приемки после удаления грата (поперечное сечение зоны сварки) (Ключевой момент)
✅ Допустимое поперечное сечение
Зона сварки плотная и качественно сплавленная, без трещин, пористости, расслоений или черных включений;
Материал трубы (ПЭ) и зона сварки полностью объединены, граница между ними нечеткая (отсутствует видимая линия раздела);
Поверхность среза гладкая; на стенке трубы (основном материале) отсутствуют царапины или задиры от режущего инструмента.
❌ Недопустимое поперечное сечение (четыре распространенных дефекта, требующих переделки сварного шва)
Расслоение/трещины: В центре сечения видны межслойные зазоры или разрывы → Низкая температура сварки или недостаточное давление; неполное сплавление; высокий риск растрескивания и утечки под давлением;
Пористость/пустоты: Сечение испещрено мелкими порами или пустотами → Влага в материале трубы, высокая влажность окружающей среды или попадание водяного пара при нагреве;
Обугливание: Черные пятна или следы обугливания на срезе → Чрезмерная температура нагрева; старение/обугливание ПЭ-материала; шов становится хрупким;
Одностороннее сплавление: Глубокое сплавление с одной стороны и слабое или отсутствующее сплавление с другой → Трубы не соосны при стыковой сварке; чрезмерное смещение кромок (перепад уровней). III. Дополнительные технические требования к производству работ
Обрезку следует выполнять с помощью специализированного инструмента для горячей обрезки, обеспечивающего равномерное и непрерывное резание; использование стамесок или режущих машин для грубого удаления материала запрещено во избежание повреждения (образования царапин) на поверхности основной трубы.
По завершении обрезки необходимо незамедлительно выполнить фотофиксацию для включения снимков в исполнительную документацию (акты освидетельствования скрытых работ и документы по приемке после гидравлических испытаний).
Требования к приемке газопроводов из полиэтилена (ПЭ) строже, чем к водопроводным сетям; сварные соединения, не соответствующие нормам, подлежат вырезке и повторной сварке встык — ремонт таких соединений (исправление дефектов) категорически запрещен.
